указатель трима на ямаху 50 11 года

[DIMA09 10]

Ребят, прошу помощи! Есть ямаха F50AETL 11 года! Машинка ямаха и от нее отходят два пучка проводов! В одном пучке 4 провода и они как я понял для подключения тахометра, то есть сигнал подключать к зеленому проводу?

Есть еще пучек проводов! Там Три двойных провода! Все розовые вроде как. Что за провода? Для чего?



Суть вопроса даже не в этих проводах, а куда подсоединять провод с трим указателя(TELEFLEX)? на указателе три контакта 1 это +, 2 это -, и третий это сам сигнал с датчика трима! Так вот к какому проводу его подключать в моторе?

Тема конечно не новая, но и в интернете нет толком ответов, только "Типа попробую туда или сюда"

Помогите кто может, нужно к сезону подготовить катер, а сезон у меня начнется уже в марте

[ИгорьNN 1 218]

Вот как то так:

[ИгорьNN 1 218]

Это 10-пиновая схема (которая с тримом), а бывает 7-пиновая, она без трима.    Если провода оказались одного цвета, надо лезть внутрь и глядеть, чё к чему присоединено.

А машинка точно от мотора с тримом?

ЗЫ  А вот тут глядел?:

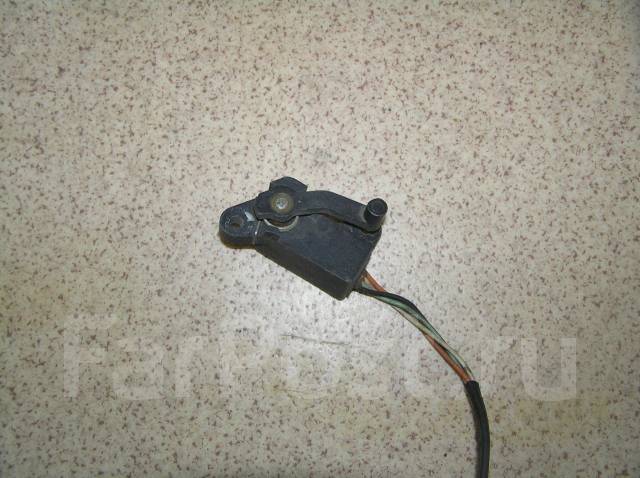

А вот такая деталь  под мотором есть? - К ней и цепляй датчик трима!



Изменено 28 Января 2017 пользователем ИгорьNN

[DIMA09 10]

Есть все! И датчик стаит и машинка оригинал с кнопками! 10пин



Провода который отмечены синим-это на тахометр! Зеленый провод сигнальный!

А вот провода которые отмечены красным? Что с ними?

[ИгорьNN 1 218]

1)  какая из этого списка у Вас машинка?

2) Нельзя ли поподробнее сфотографировать провода?  плохо видно на черном фоне...

3) нельзя ли просто открыть корпус и поглядеть куда идут провода?

[DIMA09 10]

6 часов назад, ИгорьNN сказал:

1)  какая из этого списка у Вас машинка?

2) Нельзя ли поподробнее сфотографировать провода?  плохо видно на черном фоне...

3) нельзя ли просто открыть корпус и поглядеть куда идут провода?

Сфоткал машинку и провода выходящие из нее! Не понятны мне провода на первой фотке!

Изменено 29 Января 2017 пользователем DIMA09

[игнат 1]

Желтый, черный, зеленый, красный - для тахометра подключишь.
Второй пучок (синий и красный) не трогай. (грубо они нужны чтобы кнопка трима работала)
В струбцине должен стоять датчик трима. От него выходят провода (черный и розовый по моему). Черный - минус. Розовый сигнал трима, его и соединяй клеммой на своем указателе (S или Sig) там написано. И ещё проверь по сопротивлению подходят датчик и указатель, а то некорректно будет показывать. Успехов.

[DIMA09 10]

4 часа назад, игнат сказал:

Желтый, черный, зеленый, красный - для тахометра подключишь.
Второй пучок (синий и красный) не трогай. (грубо они нужны чтобы кнопка трима работала)
В струбцине должен стоять датчик трима. От него выходят провода (черный и розовый по моему). Черный - минус. Розовый сигнал трима, его и соединяй клеммой на своем указателе (S или Sig) там написано. И ещё проверь по сопротивлению подходят датчик и указатель, а то некорректно будет показывать. Успехов.

Спасибо огромное! На датчике указателе трима нет обозначений сопротивления! Тахометр и указатель были в комплекте с мотором ! Указатели Телефлекс американские! Наверное должно все подходить, раз с завода в комплект их закладывают
